无人机控制设备:遥控器技术操控详解
无人机控制设备中的遥控器技术是实现无人机精准操控的关键组件。以下是对无人机遥控器技术的详细操控解析:

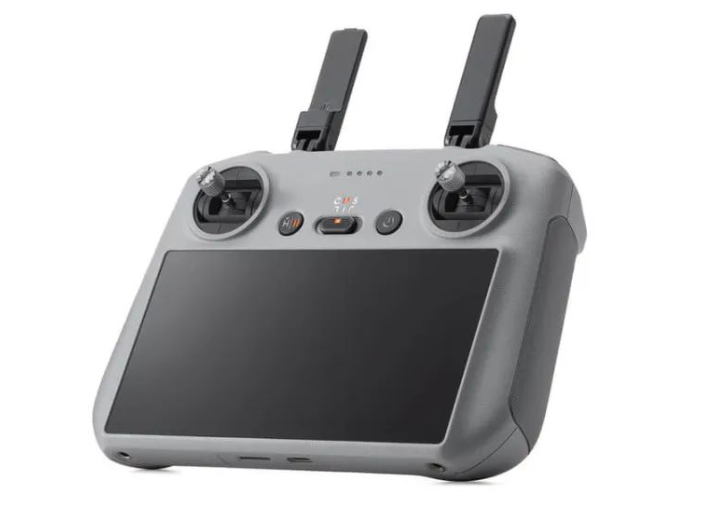

一、遥控器的基本工作原理
无人机遥控器通过无线电波与无人机上的接收机进行通信。当飞手在遥控器上操作控制杆时,这些动作会被转换为无线电波信号,并发送给无人机上的接收机。接收机接收到信号后,会解读控制杆的位移,并将其转化为数字信号,最终传输至无人机的控制系统,实现对无人机的飞行控制。
二、遥控器的核心通道与功能
无人机遥控器通常包含多个通道,每个通道负责控制无人机的一个或多个动作。对于常见的四轴无人机来说,至少需要四个通道来实现基本的飞行控制:
1. 副翼通道(第一通道):
功能:负责操控无人机绕其纵轴进行横滚动作。
操作方式:通过遥控器右侧舵杆左右操作来改变无人机的姿态。
2. 升降通道(第二通道):
功能:负责操控无人机绕其横轴进行俯仰动作。
操作方式:通过遥控器右侧舵杆的前后操作来控制无人机的前进与后退。
3. 油门通道(第三通道):
功能:负责控制无人机沿立轴上升或下降。
操作方式:通过遥控器左侧舵杆的前后操作来调整发动机或电机的转速。
4. 方向通道(第四通道):
功能:通过电机驱动螺旋桨的转动来控制无人机的方向。
操作方式:通过遥控器操作垂直尾翼来改变机头的朝向,或在多旋翼无人机中体现为改变机身的自转方向。
三、遥控器的附加功能与控制元件

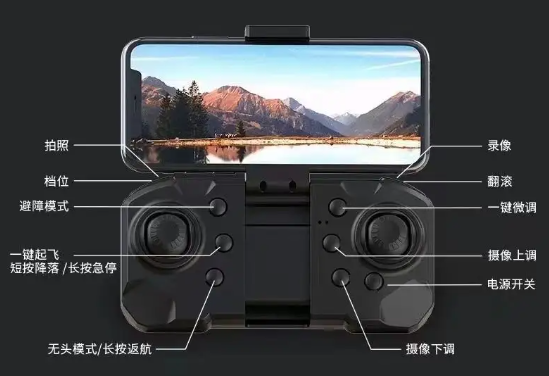

除了上述四个核心通道外,现代无人机遥控器还配备了许多附加功能和控制元件,如:
- 自定义按键:允许用户根据需求设置不同的功能,如打开或关闭补光灯、使云台回中等。
- 拍照录像切换键:用于控制无人机的拍摄功能,实现拍照和录像的切换。
- 云台俯仰轮:用于调整云台的俯仰角度,以便更好地控制相机的拍摄视角。
- 遥控器转接线和移动设备支架:用于连接手机和遥控器,实现实时图像传输和监控。
- 电量指示和报警功能:当遥控器电量低于一定水平时,会发出报警提示音,提醒飞手及时更换电池或返航。
四、遥控器的使用注意事项
1. 保持通信距离:在操控无人机飞行时,需要确保遥控器与无人机之间的通信距离在有效范围内,并调整天线位置以获得最佳信号质量。
2. 电量管理:定期检查遥控器的电池电量,避免在电量不足时操控无人机飞行。
3. 长期保存:如果遥控器长期不使用,建议每隔一段时间重新充电一次,以保持电池的活性。
综上所述,无人机遥控器技术是无人机操控的核心组成部分。通过精确控制各个通道和附加功能,飞手可以实现对无人机的精准操控和拍摄。同时,注意遥控器的使用注意事项也是确保飞行安全的重要环节。
